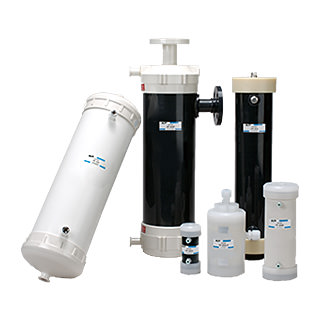

水用脱气・供气模组
使用DIC独特的中空纤维膜，可以进行ppb级的脱气。此外，通过采用具有致密表皮层的中空纤维，可以将凝结水的产生控制在较低水平。 另外，DIC中空纤维膜模组 SEPAREL也适用于气体溶解（供气）
主要用途
- 超纯水的脱氧、脱二氧化碳
- 锅炉供水的脱氧
- 清洗用功能水的制造（CO2、H2、N2、O2溶解） ※请使用eFLOW供应CO2。
- 超声波清洗机用水的除泡处理
PF series
内部灌流方式
- 液体在中空纤维膜丝内部流动
特征
- 可使液体逆流来清洗模组
| 型号 | 流量 | 尺寸 | 耐压 | 使用温度 | 连接 （液体入口/液体出口） |
连接 （真空口） |
|---|---|---|---|---|---|---|
| PF-001D | 0.6～60L/h | 60mmφ×140mmL （2.4inφ×5.5in） |
0.3MPa （3bar, 43.5psi） |
5～40℃ （41～104°F） |
Rc1/4 NPT1/4 |
Rφ6 管接头 |
| PF-004D | 3～180L/h | 99mmφ×260mmL （3.9inφ×10.4in） |
Rc3/8 | φ6 tube | ||
| PF-015PP | 50～500L/h | 140mmφ×530mmL （5.5inφ×20.9in） | Rp1/2 | Rp1/2 | ||
| PF-030 | 100～1,000L/h | 165mmφ×620mmL （6.5inφ×24.4in） | 15A
ferrule |
φ10 tube |
EF series（小型）
外部灌流方式（小型）
- 液体在中空纤维膜丝外流动
特征
- 圧力损失低
- 可实现高效率脱气
| 型号 | 流量（真空度 2.7kPa） | 尺寸 | 耐压 | 使用温度 | 连接 （液体入口/液体出口） |
连接 （真空口） |
|
|---|---|---|---|---|---|---|---|
| 脱气效率 80％ | 脱气效率 50％ | ||||||
| EF-AG1SX | 6mL/min | 40mL/min | 68mm×φ24mm （2.68in×0.94in） |
0.2MPa （2bar, 29psi） |
5～45℃ （41～113°F） |
鲁尔接头 | 鲁尔接头 |
| EF-MICRO | 9mL/min | 60mL/min | 91mm×φ23.5mm （3.58in×φ0.93in） |
鲁尔接头 | 鲁尔接头 | ||
| EF-G2 | 50mL/min | 170mL/min | 115mm×φ30mm （4.53in×φ1.18in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-AG2 | 50mL/min | 170mL/min | 122mm×φ29mm （4.80in×φ1.14in） |
鲁尔接头 | 鲁尔接头 | ||
| EF-G3 | 500mL/min | 1,200mL/min | 141mm×φ45mm （5.55in×φ1.77in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-AG3 | 500mL/min | 1,200mL/min | 159mm×φ42mm （6.25in×φ1.65in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-G4 | 1,000mL/min | 2,000mL/min | 141mm×φ60mm （5.55in×φ2.36in） |
Rc1/4 NPT1/4 female |
Rc1/4 NPT1/4 female |
||
| EF-AG5 | 1,000mL/min | 2,000mL/min | 151mm×φ54mm （5.94in×φ2.1in） |
Rc1/4 NPT1/4 female |
Rc1/4 NPT1/4 female |
||
EF series
外部灌流方式
- 液体在中空纤维膜丝外流动
特征
- 压力损失低
- 可实现高效率脱气
| 型号 | 流量 | 尺寸 | 耐压 | 使用温度 | 连接 （液体入口/液体出口） |
连接 （真空口） |
|---|---|---|---|---|---|---|
| EF-002A | 6～720L/h （0.03～3US gpm） |
109mmφ×182mmL （4.29inφ×7.17in） |
0.3MPa （3bar, 43.5psi） |
5～40℃ （41～104°F） |
Rc3/8 NPT3/8 female |
Rp1/4 |
| EF-010 | 100～4,000L/h （0.4～20US gpm） |
170mmφ×430.0mmL （6.7inφ×16.9in） |
0.5MPa （5bar, 72.5psi） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
|
| EF-020 | 300～7,000L/h （1～30US gpm） |
170mmφ×680.0mmL （6.7inφ×26.8in） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
||
| EF-040P | 500～11,000L/h （2～50US gpm） |
180mmφ×673mmL （7.1inφ×26.5in） |
5～40℃（41～104°F）： 0.6MPa（6bar, 87.0psi） 40～50℃（104～122°F）： 0.4MPa（4bar, 58.0psi） |
5～50℃ （41～122°F） |
JIS25A flange ANSI 1inch |
15A ferrule |
| EF-120 | 5,000～50,000L/h （20～220US gpm） |
315mmφ×876mmL （12.4inφ×34.5in） |
5℃<water temp≦25℃ 0.8MPa（8bar, 116psi） 25℃<water temp≦40℃ 0.6MPa（6bar, 87psi） 40℃<water temp≦50℃ 0.5MPa（5bar, 73psi） |
JIS80A flange ANSI class 150 Flange 3inch |
JIS25A flange ANSI class 150 Flange 1inch |
For CO2 removal
| 型号 | 流量 | 尺寸 | 耐压 | 使用温度 | 连接 （液体入口/液体出口） |
连接 （真空口） |
|---|---|---|---|---|---|---|
| EF-010-Q | 100～4,000L/h （0.4～20US gpm） |
170mmφ×430.0mmL （6.7inφ×16.9in） |
0.5MPa （5bar, 72.5psi） |
5～40℃ （41～104°F） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
| EF-020-Q | 300～7,000L/h （1～30US gpm） |
170mmφ×680.0mmL （6.7inφ×26.8in） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
||
| EF-040P-Q | 500～11,000L/h （2～50US gpm） |
180mmφ×673mmL （7.1inφ×26.5in） |
2～40℃：0.6MPa 40～50℃：0.4MPa |
5～50℃ （41～122°F） |
JIS25A flange ANSI 1inch |
15A ferrule |
- ※接口：根据产品要求不同，也可改变接头类型（pillar，法兰等）.
- ※流量：上述流量为选择时的大致标准。根据液体种类和脱气目标水平，也可在该流量范围外使用。
- ※尺寸：尺寸中不含凸起部和接头的。详情请参考产品图纸进行确认。
