表面活性剂对应脱气模组

产品概要

使用表面具有致密表皮层的独特中空纤维膜(SS膜),可以进行含有表面活性物质的液体的脱气。

特征

  • 采用DIC独特的中空纤维膜结构,可进行含有表面活性剂液体的脱气
  • 丰富的产品阵容(小型、低压力损失型等)
  • 可通过联机处理进行脱气处理
  • 节省空间

主要用途

  • 含有各种表面活性物质的液体的脱气(墨水、表面涂层剂等)

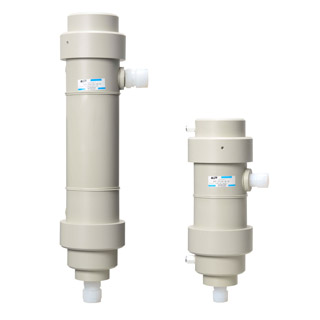

イメージ画像

型号一览表

PF series

内部灌流方式

  • 液体在中空纤维膜丝内部流动

特征

  • 可使液体逆流来清洗模组
  • イメージ画像
  • 内部灌流方式
型号 流量 尺寸 耐圧 使用温度 连接
(液体入口/液体出口)
连接
(真空口)
PF-001D 0.6~60L/h 60mmφ×140mmL
(2.4inφ×5.5in)
0.3MPa
(3bar, 43.5psi)
5~40℃
(41~104°F)
Rc1/4
NPT1/4
φ6 管接头
PF-004D 3~180L/h 99mmφ×260mmL
(3.9inφ×10.4in)
Rc3/8 φ6 管接头

EF series(小型)

外部灌流方式(小型)

  • 液体在中空纤维膜丝外流动

特征

  • 圧力损失低
  • 可实现高效率脱气
  • イメージ画像
  • 外部灌流方式
型号 Flow Rate(Vacuum degree 2.7kPa) 尺寸 耐圧 使用温度 连接
(液体入口/液体出口)
连接
(真空口)
Degassing Rate 80% Degassing Rate 50%
EF-AG1SX 6mL/min 40mL/min 68mm×φ24mm
(2.68in×0.94in)
0.2MPa
(2bar, 29psi)
5~45℃
(41~113°F)
鲁尔接头 鲁尔接头
EF-MICRO
EF-MICROX
9mL/min 60mL/min 91mm×φ23.5mm (3.58in×φ0.93in) 鲁尔接头 鲁尔接头
EF-G2
EF-G2X
50mL/min 170mL/min 115mm×φ30mm
(4.53in×φ1.18in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-AG2
EF-AG2X
50mL/min 170mL/min 122mm×φ29mm
(4.80in×φ1.14in)
鲁尔接头 鲁尔接头
EF-G3
EF-G3X
500mL/min 1,200mL/min 141mm×φ45mm
(5.55in×φ1.77in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-AG3
EF-AG3X
500mL/min 1,200mL/min 159mm×φ42mm
(6.25in×φ1.65in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-G4
EF-G4X
1,000mL/min 2,000mL/min 141mm×φ60mm
(5.55in×φ2.36in)
Rc1/4
NPT1/4 female
Rc1/4
NPT1/4 female
EF-AG5
EF-AG5X
1,000mL/min 2,000mL/min 151mm×φ54mm
(5.94in×φ2.1in)
Rc1/4
NPT1/4 female
Rc1/4
NPT1/4 female

EF series

外部灌流方式

  • 液体在中空纤维膜丝外流动

特征

  • 压力损失低
  • 可实现高效率脱气
  • イメージ画像
  • 外部灌流方式
型号 流量 尺寸 耐圧 使用温度 连接
(液体入口/液体出口)
连接
(真空口)
EF-002A
EF-002AX-P
6~720L/h
(0.03~3US gpm)
109mmφ×182mmL
(4.29inφ×7.17in)
0.3MPa
(3bar, 43.5psi)
5~40℃
(41~104°F)
Rc3/8
NPT3/8 female
Rp1/4
EF-010G 100~4,000L/h
(0.4~20US gpm)
170mmφ×430.0mmL
(6.7inφ×16.9in)
0.5MPa
(5bar, 72.5psi)
Rc1
NPT1 female
Rc1/2
NPT1/2 female
EF-020G 300~7,000L/h
(1~30US gpm)
170mmφ×680.0mmL
(6.7inφ×26.8in)
Rc1
NPT1 female
Rc1/2
NPT1/2 female
  • 接口:根据产品要求不同,也可改变接头类型(pillar,法兰等).
  • 流量:上述流量为选择时的大致标准。根据液体种类和脱气目标水平,也可在该流量范围外使用。
  • 尺寸:尺寸中不含凸起部和接头的。详情请参考产品图纸进行确认。
