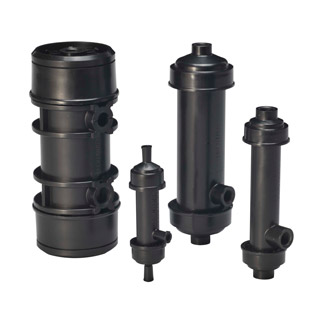

生化学分析用脱気モジュール

製品概要

DIC独自の中空糸(SS膜)により、水だけでなく、試薬からの脱気も可能です。SS膜を使用する事で水蒸気透過量も少なくなります。

特徴

  • 独自のSS膜により、高性能と低水蒸気透過量を両立
  • 独自の内部構造により、低圧力損失化と小型化を実現
  • 全数検査を実施しているため、初期の不具合発生率が低く、性能が担保されている
  • 幅広いラインアップにより、仕様に応じて製品選定可能

イメージ画像

生化学分析における脱気の必要性

分析する検体や、それを希釈する試薬、分析に使用する純水の中に気泡が含まれていると、液体の分注精度や光測定の精度に悪影響を及ぼし、精密に分析できません。

分析精度の向上には、「脱気」が欠かせない技術となっています。

イメージ画像

型式一覧

EF series(小型)

外部灌流方式(小型)

  • 中空糸外部に送液

特徴

  • 圧力損失が低い
  • 高レベルの脱気が可能
  • イメージ画像
  • 外部灌流の動画を観る
EF-小型
シリーズ
対応流量(真空度2.7kPa) 寸法 耐圧 使用温度 接続
(送液側)
接続
(真空側)
脱気率80% 脱気率50%
EF-AG1SX 6mL/min 40mL/min 68mm×φ24mm
(2.68in×0.94in)
0.2MPa
(2bar, 29psi)
5~45℃
(41~113°F)
ルアー
フィッティング
ルアー
フィッティング
EF-MICRO
EF-MICROX
9mL/min 60mL/min 91mm×φ23.5mm (3.58in×φ0.93in) ルアー
フィッティング
ルアー
フィッティング
EF-G2
EF-G2X
50mL/min 170mL/min 115mm×φ30mm
(4.53in×φ1.18in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-AG2
EF-AG2X
50mL/min 170mL/min 122mm×φ29mm
(4.80in×φ1.14in)
ルアー
フィッティング
ルアー
フィッティング
EF-G3
EF-G3X
500mL/min 1,200mL/min 141mm×φ45mm
(5.55in×φ1.77in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-AG3
EF-AG3X
500mL/min 1,200mL/min 159mm×φ42mm
(6.25in×φ1.65in)
Rc1/8
NPT1/8 female
Rc1/8
NPT1/8 female
EF-G4
EF-G4X
1,000mL/min 2,000mL/min 141mm×φ60mm
(5.55in×φ2.36in)
Rc1/4
NPT1/4 female
Rc1/4
NPT1/4 female
EF-AG5
EF-AG5X
1,000mL/min 2,000mL/min 151mm×φ54mm
(5.94in×φ2.1in)
Rc1/4
NPT1/4 female
Rc1/4
NPT1/4 female
  • 接続:製品によっては継ぎ手の変更対応可能(ピラー、フランジなど)
  • 流量:対応流量は選定時の目安です。液体の種類、目標脱気レベルによってはこの流量範囲外でご使用可能。
  • 寸法:突起部、継ぎ手を除いた寸法です。詳しくは製品図面にてご確認下さい。
