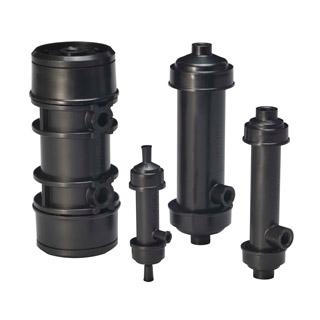

ジェットインク用脱気モジュール
DICの中空糸膜は液体を通さず、気体のみを透過させるためジェットインクからの脱気に最適です。また小型化、低圧力損失品の開発によりインクジェットプリンターへの搭載を可能にしました。
特徴
- 脱気・給気に最適な構造
- 幅広いラインアップにより様々なインク種・用途をカバー
- 独自の内部構造により小型化、低圧力損失化を実現

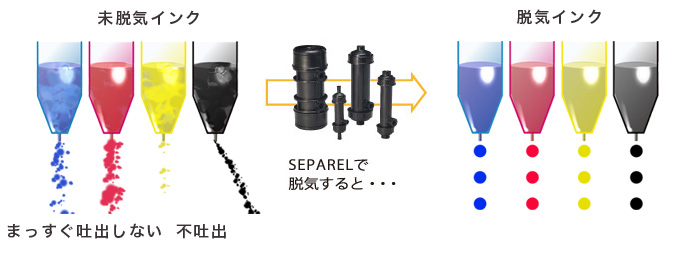

ピエゾ素子による加圧・減圧の繰り返し、または加温により、溶存ガスが気泡へと変化する。
その結果・・・
- ピエゾ素子の圧力が気泡によって分解され、インクの着弾位置がずれる。
- 気泡がノズルをブロックし、不吐出となる。
これらの問題を「脱気」により解決します。
PF series
内部灌流方式
- 中空糸内部に送液
特徴
- 逆洗浄が可能
| PFシリーズ | 推奨流量 | 寸法 | 耐圧 | 使用温度 | 接続 （送液側） |
接続 （真空側） |
|---|---|---|---|---|---|---|
| PF-001D | 0.6～60L／h | 60mmφ×140mmL （2.4inφ×5.5in） |
0.3MPa （3bar, 43.5psi） |
5～40℃ （41～104°F） |
Rc1／4 | φ6チューブ フィッティング |
| PF-004D | 3～180L／h | 99mmφ×260mmL （3.9inφ×10.4in） |
Rc3／8 | φ6チューブ フィッティング |
EF series（小型）
外部灌流方式（小型）
- 中空糸外部に送液
特徴
- 圧力損失が低い
- 高レベルの脱気が可能
| EF-小型 シリーズ |
対応流量（真空度2.7kPa） | 寸法 | 耐圧 | 使用温度 | 接続 （送液側） |
接続 （真空側） |
|
|---|---|---|---|---|---|---|---|
| 脱気率80％ | 脱気率50％ | ||||||
| EF-AG1SX | 6mL/min | 40mL/min | 68mm×φ24mm （2.68in×0.94in） |
0.2MPa （2bar, 29psi） |
5～45℃ （41～113°F） |
ルアー フィッティング |
ルアー フィッティング |
| EF-MICRO EF-MICROX |
9mL/min | 60mL/min | 91mm×φ23.5mm （3.58in×φ0.93in） | ルアー フィッティング |
ルアー フィッティング |
||
| EF-G2 EF-G2X |
50mL/min | 170mL/min | 115mm×φ30mm （4.53in×φ1.18in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-AG2 EF-AG2X |
50mL/min | 170mL/min | 122mm×φ29mm （4.80in×φ1.14in） |
ルアー フィッティング |
ルアー フィッティング |
||
| EF-G3 EF-G3X |
500mL/min | 1,200mL/min | 141mm×φ45mm （5.55in×φ1.77in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-AG3 EF-AG3X |
500mL/min | 1,200mL/min | 159mm×φ42mm （6.25in×φ1.65in） |
Rc1/8 NPT1/8 female |
Rc1/8 NPT1/8 female |
||
| EF-G4 EF-G4X |
1,000mL/min | 2,000mL/min | 141mm×φ60mm （5.55in×φ2.36in） |
Rc1/4 NPT1/4 female |
Rc1/4 NPT1/4 female |
||
| EF-AG5 EF-AG5X |
1,000mL/min | 2,000mL/min | 151mm×φ54mm （5.94in×φ2.1in） |
Rc1/4 NPT1/4 female |
Rc1/4 NPT1/4 female |
||
EF series
外部灌流方式
- 中空糸外部に送液
特徴
- 圧力損失が低い
- 高レベルの脱気が可能
| EF シリーズ |
推奨流量 | 寸法 | 耐圧 | 使用温度 | 接続 （送液側） |
接続 （真空側） |
|---|---|---|---|---|---|---|
| EF-002A EF-002AX-P |
6～720L/h （0.03～3US gpm） |
109mmφ×182mmL （4.29inφ×7.17in） |
0.3MPa （3bar, 43.5psi） |
5～40℃ （41～104°F） |
Rc3/8 NPT3/8 female |
Rp1/4 |
| EF-010G | 100～4,000L/h （0.4～20US gpm） |
170mmφ×430.0mmL （6.7inφ×16.9in） |
0.5MPa （5bar, 72.5psi） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
|
| EF-020G | 300～7,000L/h （1～30US gpm） |
170mmφ×680.0mmL （6.7inφ×26.8in） |
Rc1 NPT1 female |
Rc1/2 NPT1/2 female |
- ※接続：製品によっては継ぎ手の変更対応可能（ピラー、フランジなど）
- ※流量：対応流量は選定時の目安です。液体の種類、目標脱気レベルによってはこの流量範囲外でご使用可能。
- ※寸法：突起部、継ぎ手を除いた寸法です。詳しくは製品図面にてご確認下さい。
